工厂产线布线乱？分布式IO方案，帮你省时间省成本
核心设备：MT3A模块
做工厂自动化的朋友，一提到产线改造、分布式 IO 采集，是不是头都大了？
今天就结合一线经验，聊一聊怎么用AMSAMOTION 的MT3A 系列 Modbus TCP 模块，把现场那些糟心事一次性理顺。
一、先说说咱们现场最头疼的 4 个痛点

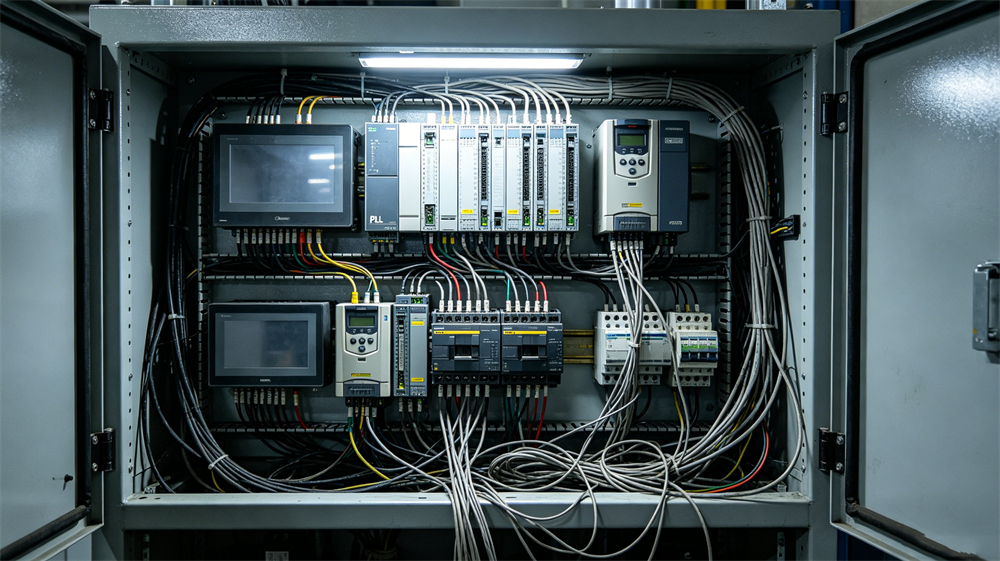

1.布线像蜘蛛网，成本高、查故障难：
工位分散、传感器、气缸、温控、称重全拉回控制柜，线长、干扰大，出问题半天找不到断点。
2.PLC 资源不够用，扩展太麻烦：
一台主机带不动多工位，加模块占口、加从站复杂，老系统升级成本高。主站CPU的通讯资源有限，多挂几个从站就报错，不得不换更贵的CPU。
3.调试慢、维护累：
软件配置复杂，IP 冲突、主从混乱，改参数要跑现场，耽误生产。
4.扩展不灵活：
想加一个工位的称重或温度监测，就得动整个电柜，停产时间长。
这些不是个别问题，而是绝大多数工厂自动化产线的通病。
二、解决思路：用分布式 IO，把信号 “就近采集、一网串起”
核心思路很简单：
每个工位附近放一个小型I/O模块，采集当地的传感器信号，控制当地的阀门电机，然后所有模块通过一根网线串联起来，汇总到主PLC。
这样做的好处是：
1.每个模块只接自己周边的几根线，走线简洁。
2.主PLC只需要一个网口，就能跟十几个模块通信。
3.想加工位？再串一个模块就行，不用动主柜。
三、工作原理：

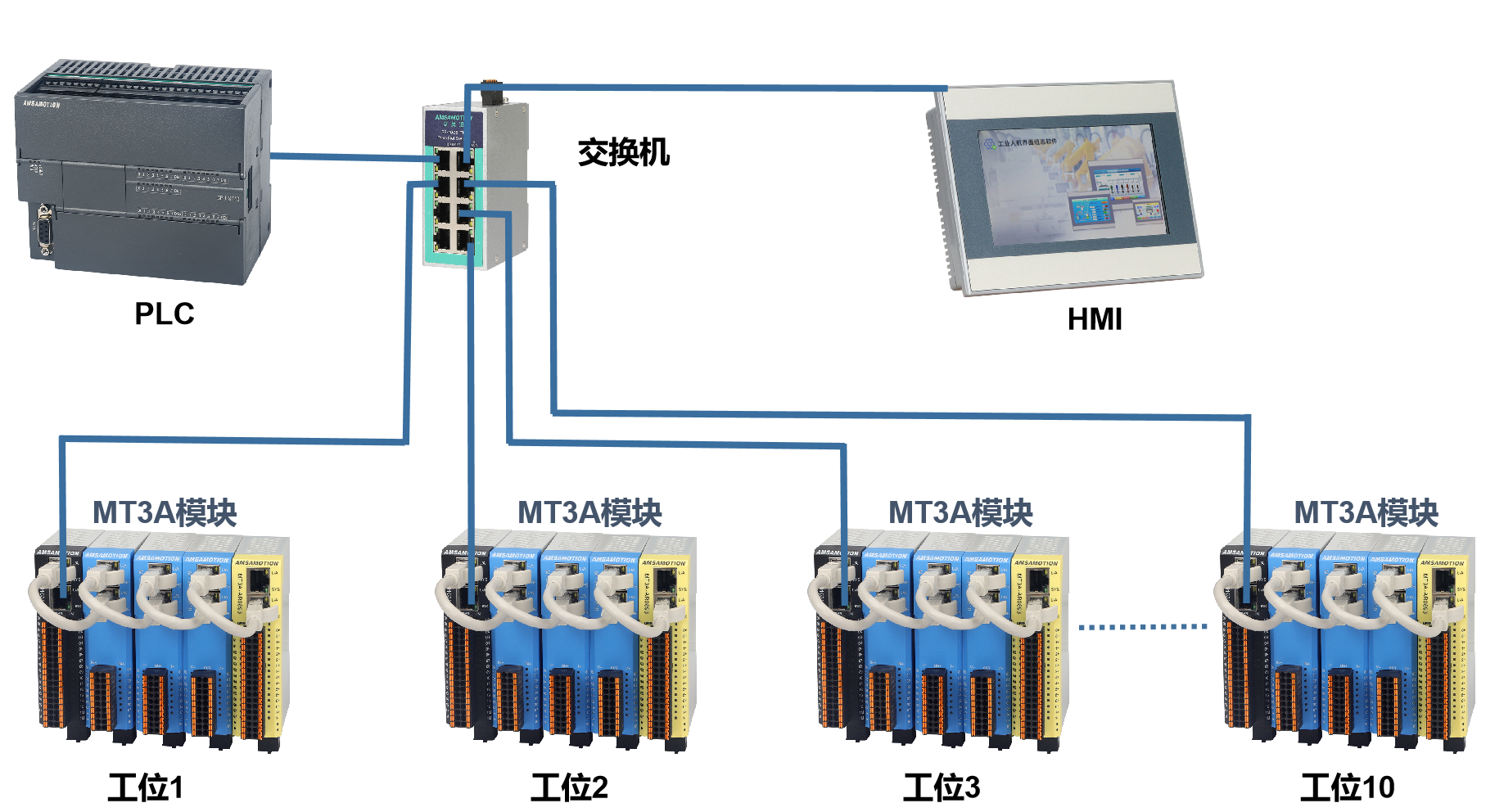

以AMSAMOTION的MT3A系列为例，每个工位放 1 台 MT3A，就近接传感器、电磁阀、温控、称重。它的每个模块自带两个网口，内部有一个小交换机。你可以像串糖葫芦一样，把模块一个个串起来：
模块可以配置成“网络主站”或“网络从站”。一个网络主站最多带16个网络从站，所有网络从站数据自动映射到网络主站，而所有这些从站只占用主PLC的1个通讯资源——这对CPU紧张的设备简直是救命稻草。PLC 只跟网络主站通讯，一次读取全场 I/O，程序很简洁。
而且，模块支持网页配置。你不需要装任何软件，浏览器里输个IP就能改参数、看状态，现场调试的工程师都懂这有多方便。
四、2个真实落地案例

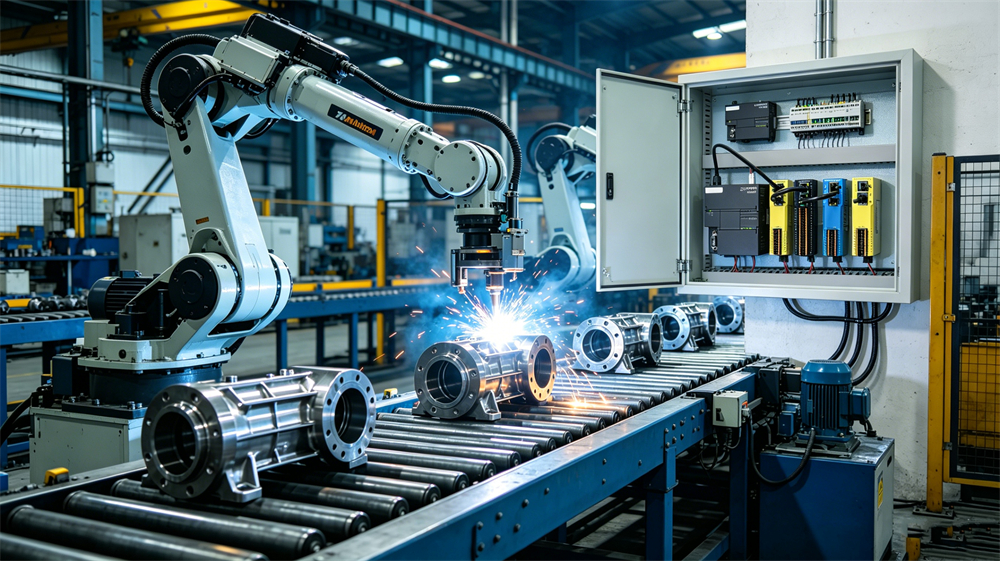

案例 1：汽车零部件焊装车间---分布式信号采集
某汽车零部件焊装车间，产线长度约50米，沿途分布12个传感器箱，需要采集夹具到位信号、气缸位置信号、安全门状态等约200个数字量输入点。
应用方案：
在产线沿途布置12个MT3A数字量输入模块（ID3230），通过网口菊花链串联，最远端的模块通过一根网线连回控制柜，不需要每个模块单独拉线。控制柜内使用1个MT3A-IO1632作为主站，负责与S7-1500 PLC通讯。
效果：
•布线减少 60%，调试时间缩短一半，故障率明显下降。
• 12个远程IO模块 + 1个网络主站，PLC只需1个连接资源
• 模块直接安装在产线旁边（IP20，需加装防护箱），省去大量布线槽和线管
• 后续产线改造，只需增加模块并菊花链接入，不影响原有系统

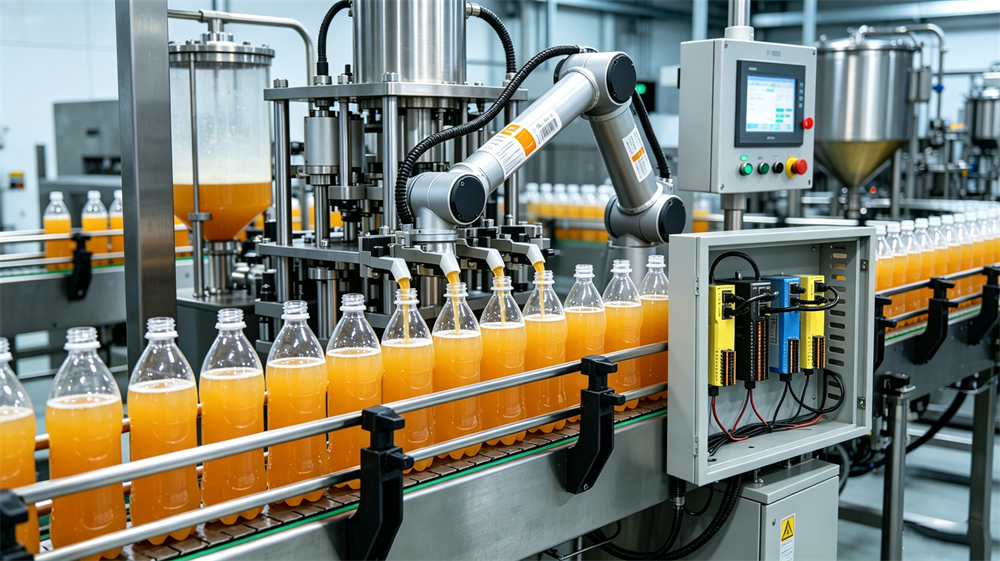

案例 2：饮料灌装线——温度和重量同时监控
某饮料工厂灌装线，需要同时监控灌装温度（影响产品口感）和实际灌装重量（关系到产品合规）。之前这两套系统各自独立，温度用温控器+模拟量模块，重量用专用称重仪表，通讯协议不统一，数据接入SCADA很麻烦。
应用方案：
用MT3A-AR0893（8路热电阻输入）采集灌装温度，用MT3A-AW0415（4路称重输入）采集灌装重量，两个模块通过网口扩展功能统一接入主站，所有数据通过同一个Modbus TCP连接上传至PLC。PLC再统一推送到SCADA系统，数据格式统一，对接工作量大幅减少。
效果：
• 温度采集精度±0.5℃，确保灌装温度控制在±1℃范围内
• 称重综合精度≤0.03%F.S.，灌装误差小于3克（以10kg计）
• 温度+称重数据统一通过Modbus TCP上传，接入SCADA系统，实现全程可追溯
五、这套方案真正带来的价值
1.省成本：线材、人工、交换机投入大幅减少
2.省时间：调试快、维护快、故障定位快
3.更稳定：短距离接线抗干扰强，工业级隔离，车间恶劣环境稳跑
4.易扩展：加工位直接串模块，不改动主机程序
六、最后总结一句实在话
工厂产线搞自动化，稳定、简单、省钱才是硬道理。好的方案，不一定是技术最复杂的那个，而是最贴合现场实际的那个。
下次你遇到IO点数不够、布线太乱、通讯资源不足的时候，不妨试试分布式Modbus TCP I/O这个思路。像MT3A这种巴掌大的模块，一个主站拖十几个从站，编程简单又省心——这不就是我们工控人最想要的吗？有时候，思路稍微转一下，工程问题就简单多了。
