配电室抄表还靠人走？用LoRa无线让电力数据"自己跑回来"

一、让电工头疼的「小事」

前段时间一个做园区能源管理的朋友跟我说，他们有12个配电室分散在厂区各处，每个配电室里有电表、多功能电力仪表、断路器状态信号，每天要抄表和巡检两次。

听起来没什么，但一算账就不对了：一次巡检走完12个点来回要将近一个小时，一天两次、一年下来光走路就要消耗大量人力。更麻烦的是，手工抄的数字经常誊写出错，月底做用电报表要核对半天，有时候发现某个配电室数据异常，已经是第二天的事了，早就错过了处理时机。

他问我："有没有不用大动土木、快速把这些数据传回来的办法？" 还真有。

二、电力数据采集，难在哪几个地方？

从实际项目来看，配电室的数据采集有几个反复出现的难点：

配电室分散、距离远：工厂、园区、商业综合体里的配电室往往东一个西一个，离中控室少则几十米、多则数百米。要把所有点位的数据汇到一起，用RS485总线连起来，施工量巨大，而且每个配电室都要单独走线进去。

配电室环境特殊，施工麻烦：配电室一般禁止明火作业、限制人员进出，开孔穿线要走审批流程，有些老旧配电室根本没有预留孔位。布线施工本身就是一件麻烦事。

数据实时性差，故障发现滞后：人工抄表是"事后"数据，某回路电流异常、断路器跳闸，都要等下次巡检才能发现。对生产敏感的工厂来说，这段时间窗口的代价可能相当大。

这几个问题加在一起，就是为什么很多单位"想搞能源管理系统，但推进不下去"的真实原因——数据层的基础没建起来，上层应用再好也是空架子。

三、解决思路：无线透传，让仪表数据"自己走"

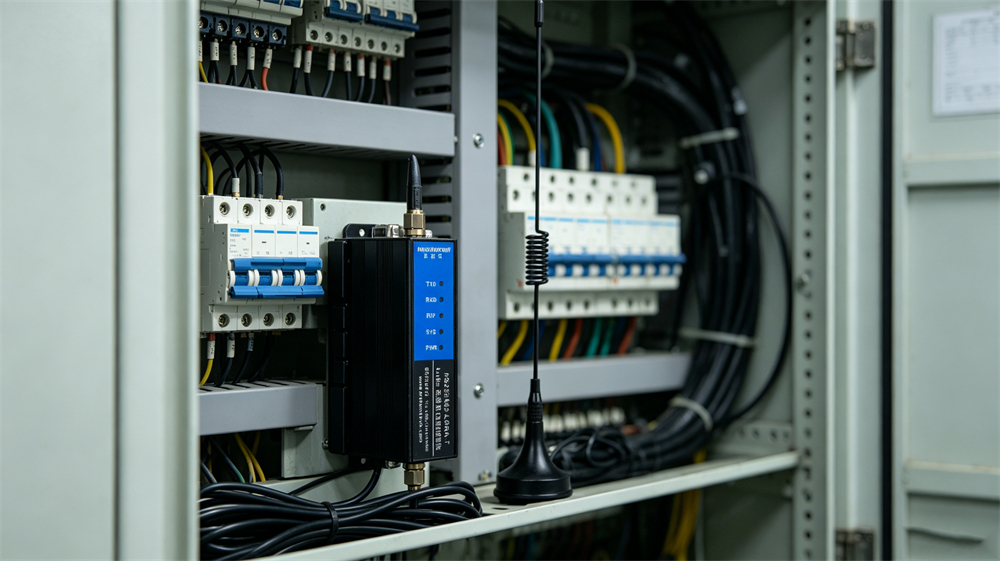

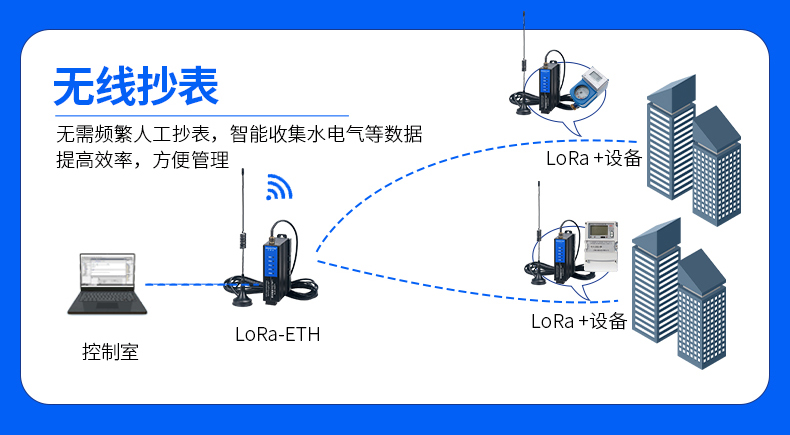

核心思路是：在每个配电室里放一台LoRa无线模块，接上仪表的RS485口，把仪表数据通过LoRa无线传到中控室——中控室这边再放一台LoRa接收模块，接上电脑或能源管理系统。整个过程对仪表透明，仪表还是原来那台，Modbus地址还是原来那个，不需要换设备、不需要改接线。

对于没有RS485接口、只有开关量信号（比如断路器的辅助接点、故障报警触点）的设备，可以用LoRa无线IO模块采集干接点信号，同样通过无线传回。

LoRa工作在433MHz ISM免许可频段，不用申请无线电许可证，不收月租费，空旷环境通讯距离最远3公里，即便配电室在地下或者楼宇内，穿墙通讯能力也比WiFi强得多。

四、系统怎么搭？各模块各司其职

根据现场接口类型，选对应的模块：

配置上也很省事：用艾莫迅专用配置工具，设好波特率和站号地址，参数写入模块后断电不丢失。如果某个配电室信号覆盖不到，在中途加一台LoRa模块做中继，覆盖范围立刻延伸，不需要重新走线、不需要额外供电方案改动。

五、2个真实落地案例

案例1：华东某工业园区——14个配电室无线抄表系统

背景：园区面积约30万平方米，14个配电室分布在不同楼栋，最远的距离中控室超过600米。原有方式是每天派两名电工手工抄表，数据汇总到Excel报表，月底出用电分析报告。手工数据经常出错，某次一个配电室的漏电报警信号没被及时发现，险些酿成事故。

方案：每个配电室安装1台RS232/485-LORA从站模块，接仪表RS485总线，Modbus RTU透传。中控室侧部署1台LORA-ETH主站，接入园区内网，能源管理系统用Modbus TCP协议每5分钟完整采集一轮所有14个点位的电压、电流、功率、电量数据。对于有漏电报警触点的配电室，加装LORA-MODBUS-4DI采集干接点信号，触发告警第一时间推送到管理人员手机。

结果：4天完成所有配电室的安装调试，不开槽、不停电。两名电工从每日走圈抄表中解放出来，转岗做设备维护。月度用电分析报告从人工2天缩短到系统自动生成20分钟。事故隐患报警从"下次巡检才知道"变成"实时触达"。

案例2：华北某大型商业综合体——开关柜状态无线监测

背景：商场地下2层、地上6层，各楼层设有弱电间和配电间，共有56个回路的断路器需要监测开/合状态。断路器本身是老款机械式，没有智能接口，只有辅助接点（常开/常闭干接点）。原来的方案是在每个楼层弱电间敷设RS485总线，但几个楼层之间的竖井穿线施工已拖了两年没解决，项目一直卡着。

方案：每个弱电间部署1台LORA-MODBUS-IO8R-A（8路DI采集断路器辅助接点状态，另备2路AO接漏电保护变送器），光耦隔离输入，直接读取开关量。中控室部署LORA-ETH网关，楼宇自控系统通过Modbus TCP读取所有断路器的实时状态和历史变动记录。因为商场楼板较厚，4楼到7楼之间加了一台RS232/485-LORA-T模块做中继，解决楼板遮挡问题。

结果：施工周期从预计的3周压缩到5天，不需要走竖井穿线，不影响正常营业。断路器跳闸事件自动记录时间戳，设备运维人员接到告警从手机上就能看到是哪层哪个回路出了问题，到场处理效率大幅提升。

六、这套方案，到底帮用户省了什么？

做过几十个类似项目之后，我总结下来几条最实在的价值：

施工代价极低：无需开槽、无需穿管、无需走桥架，每个配电室只需一台模块接仪表RS485口和24V电源，半小时搞定一个点位。对不能停电、不能动土的场所尤其友好。

实时报警，故障秒级响应：断路器跳闸、漏电保护动作、电流越限——这些信号从触发到推送到运维人员手机，可以做到分钟级甚至秒级，彻底改变"等巡检才知道"的被动局面。

兼容性强，存量设备都能用：有RS485接口的用透传模块，有模拟量输出的用4AI，只有干接点的用4DI——不管仪表品牌型号，只要有信号出来就能接进来，不需要换设备。

工业级稳定，长期免维护：金属外壳、DIN35导轨安装、DC 9~28V宽压防反接、光耦隔离IO——配电室里的电磁干扰、温度变化、偶发浪涌，这个级别的设计完全扛得住。

七、总结

配电室数据采集这件事，其实不复杂，复杂的是"线怎么连"。一旦用LoRa无线把连线这个环节简化掉，整个系统的实施门槛就低到了任何有一定电气基础的工程师都能搞定的程度。

当然，有几点要说实话：LoRa的通讯速率有限，不适合对采样频率要求极高的保护装置；配电室金属柜体对无线信号有一定屏蔽，天线位置和安装方式要注意——模块不能整个埋进金属柜里，天线需要引出到柜外，这是现场安装时的一个细节，提前知道就能避免踩坑。
